產(chǎn)品詳情

  水泥地暖模塊模具硅膠是一款針對水泥產(chǎn)品較重、容易損壞模具而研發(fā)出來的模具硅橡膠。適合水泥地暖產(chǎn)品大批量生產(chǎn)復(fù)制，而且復(fù)制花紋精致，紋路復(fù)制清晰，解決了其它材質(zhì)無法將水泥表面上的圖案設(shè)計復(fù)制出來的問題。

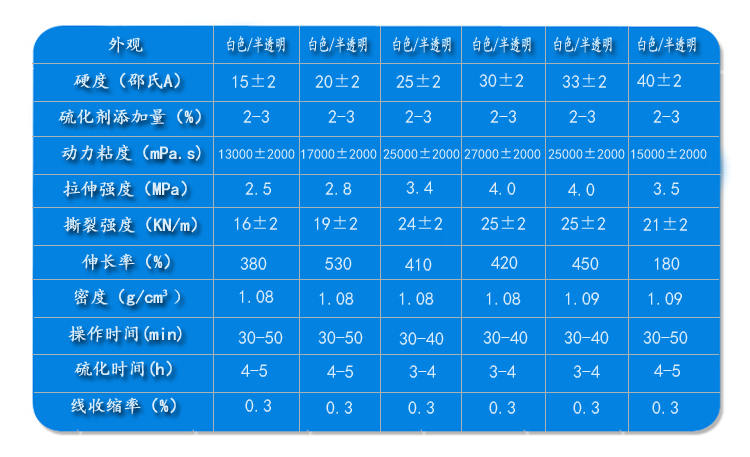

 特點：

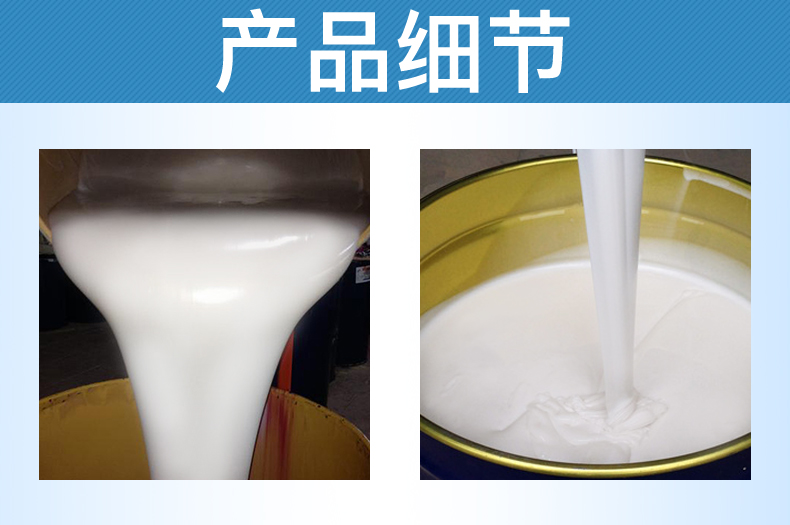

 1.流動性好、易操作、脫模簡單；
 2.做出來的硅膠模具不變形、耐高溫、不膨脹，使用壽命長久；
 3.撕裂強度高、拉力好，翻模次數(shù)多；
 4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶要求調(diào)整；

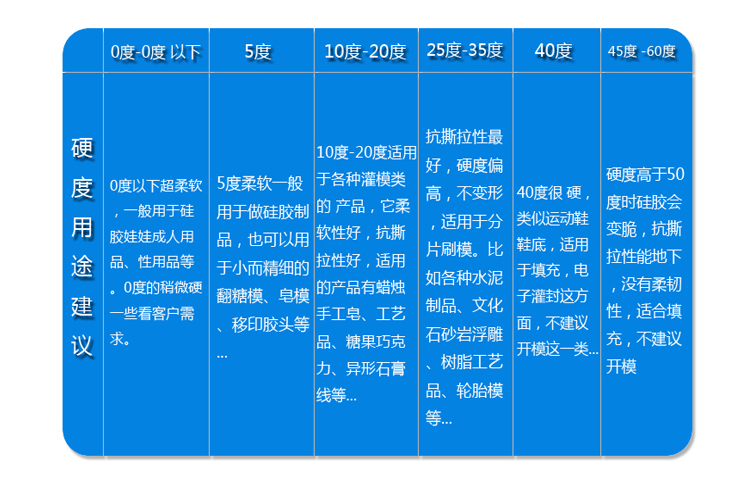

 5.適合各種大中小、形狀復(fù)雜的產(chǎn)品復(fù)制及硅膠模具制作。




1.將硅膠與固化劑按特定比例進行混合攪拌均勻(加成型硅膠為1:1；縮合型硅膠為100:2~2.5）；
2.把混合攪拌均勻后的模具硅膠放入抽真空機進行抽真空排氣泡處理（若沒有抽真空機的可以延長硅膠固化時間，使其氣泡自然排除掉，但這種排氣泡效果不是很理想）；
3.把已經(jīng)制作好的模種及?？驀姡ㄍ浚┥厦撃涯７N固定在中間，將排過氣泡的硅膠緩慢倒入?？騼?nèi)直到硅膠完全覆蓋模種，然后靜靜的等待固化即可；
4.等硅膠完全固化后進行脫模，然后在進行邊緣毛邊處理，到此硅膠模具制作完成。

溫馨提示：產(chǎn)品脫模后建議放置24小時后在投入生產(chǎn)使用，這樣有利于增加模具翻模次數(shù)及硅膠模具使用壽命。






1.要使用干凈操作工具，以免硅膠混入雜質(zhì)，影響固化；
 2.固化劑的添加量應(yīng)視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質(zhì)量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
 3.抽真空到-0.1mpa即可，抽真空時間不宜過長，防止硅膠在抽真空時發(fā)生交聯(lián)反應(yīng)，使硅膠變的一塊一塊的，造成原料浪費；
 4.硅膠模具制作完成后，保存在通風(fēng)、陰涼、干燥的地方，24小時后在投入生產(chǎn)。






硅膠與固化劑配比后可操作時間和脫模時間：

1.固化劑添加量1%時，2.5小時膠體還會流動，6-8小時可以脫模；
2.固化劑添加量2%時，50分鐘-1小時膠體還會流動，2-3小時可以脫模；
3.固化劑添加量3%時，28-30分鐘膠體還會流動，1.5-2小時可以脫模；
4.固化劑添加量4%時，10-15分鐘膠體還會流動，1-1.5小時可以脫模。

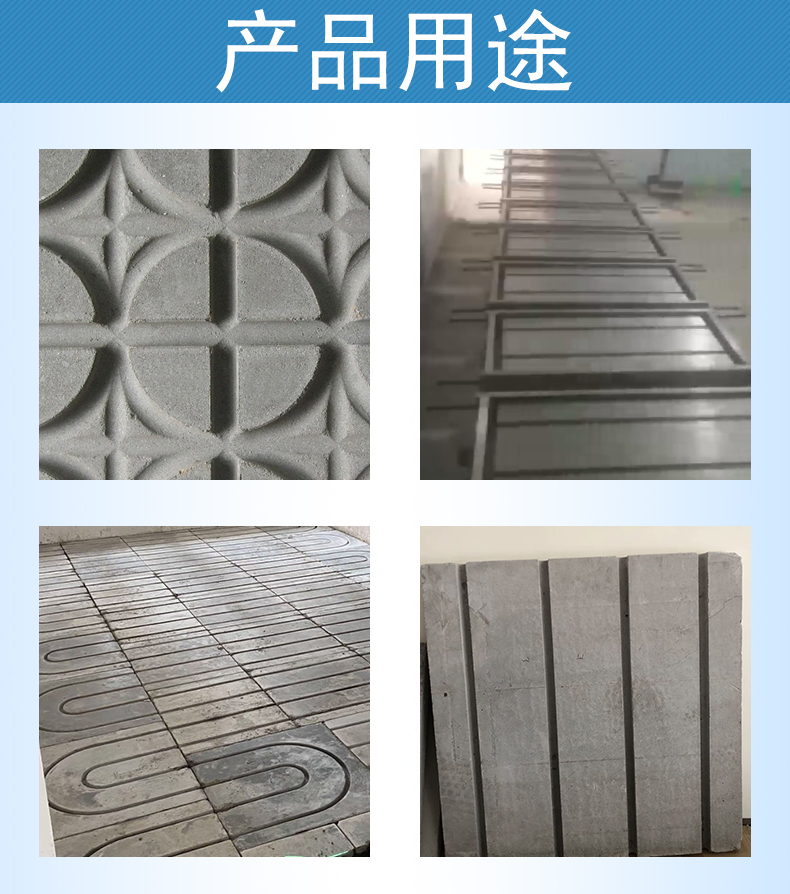

水泥地暖模塊模具硅橡膠適用于大型石頭、石膏、水泥構(gòu)件、文化石、背景墻、砂巖石雕等產(chǎn)品復(fù)制及其硅膠模具制作?？梢酝昝赖膶a(chǎn)品細小紋路圖案給復(fù)制出來，適合水泥地暖制品大批量生產(chǎn)復(fù)制，硅膠模具可重復(fù)使用，為客戶節(jié)約生產(chǎn)成本。




△硅膠產(chǎn)品一覽
模具硅膠產(chǎn)品  食品級硅膠產(chǎn)品  人體硅膠產(chǎn)品  移印硅膠產(chǎn)品  加成型硅膠產(chǎn)品  縮合型硅膠產(chǎn)品  電子灌封膠產(chǎn)品  液槽膠產(chǎn)品  手板模型設(shè)計專用硅膠產(chǎn)品  注射成型硅膠產(chǎn)品  發(fā)泡膠產(chǎn)品  硅油產(chǎn)品  硅膠模具成品  油泥、縫合模塊

△硅膠產(chǎn)品案例
實拍硅膠產(chǎn)品案例

△硅膠產(chǎn)品資訊
宏圖硅膠廠家新聞  硅膠行業(yè)新聞  硅膠產(chǎn)品技術(shù)問答

相關(guān)產(chǎn)品

• 水泥地暖模塊模具硅膠
• 眼鏡鼻托專用注射硅膠
• 涂布硅膠
• 半透明模具硅膠
